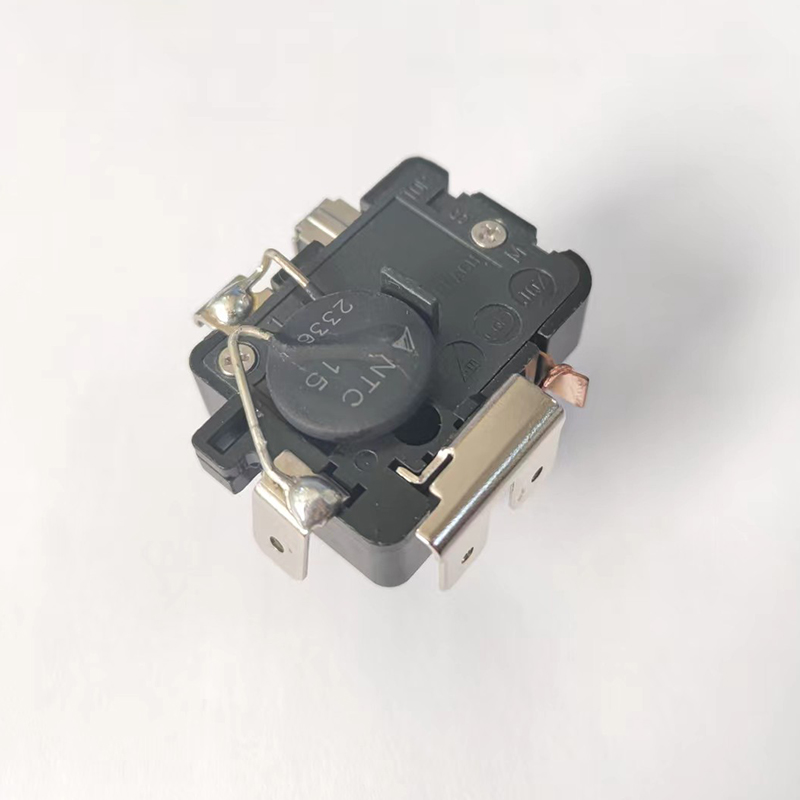

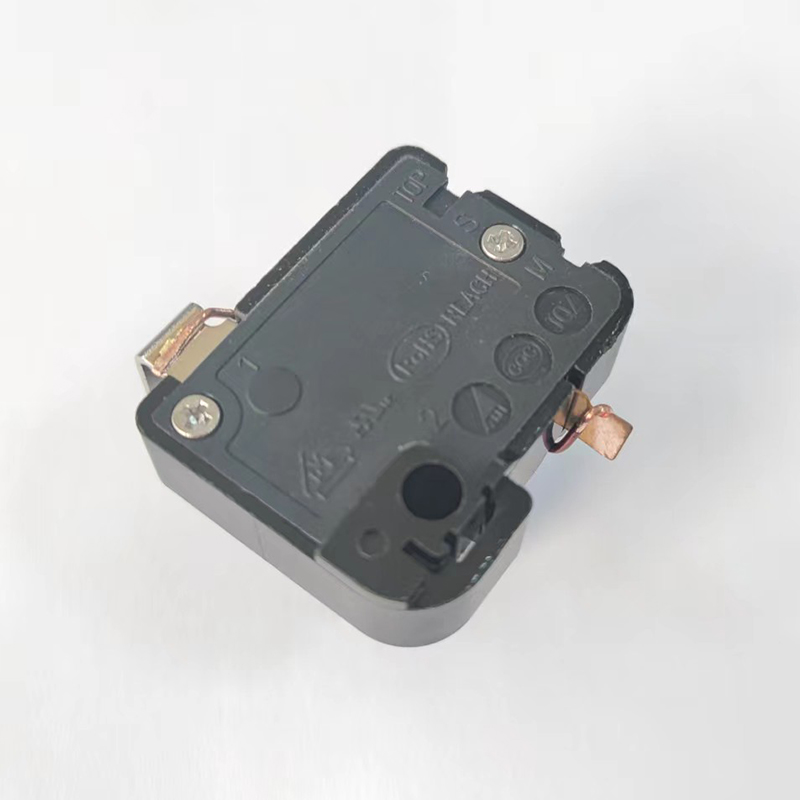

重锤式起动器

特性FEATURES

体积小、重量轻、性能可靠。

Low profile and light weight,Highly reliable performance


使用范围TYPICAL APPLICATION

冰箱、冷柜压缩机和其他制冷压缩机

Compressor of refrigerator and ice-cabinet,and other refrigeration compressors



触点形式 CONTACT RATING

形式 Form

2组常开触点

2 sets of normally open contacts

转换电流范围

Switching Current Range

1~15A

使用电压

Switching Voltage Range

110VAC、220VAC



触点参数 CONTACT DATA

材料 Material

AgNi/Cu

初始接触电阻

Initial Contact Resistance

≤100mΩ

触点寿命

Service Life

3×10 次/ops



技术参数 CHARACTERISTICS DATA

最大吸合电流

Max.Pick up current(A)

最小释放电流

Min.Drop Out current(A)AgNi/Cu

1.0~24.4 0.85~20.7



型号规格标记 ORDERING DESIGNATION

型号 Model

QL2

规格 TYpe A3、B3、D4、D5



安全特性 SAFETY CHARACTRISTICS

绝缘电阻

Insulation Resistance

常态条件下,接线端子,外壳间的绝缘电阻≥500MΩ

The insulation resistance among terminal,and cover should be ≥500MΩ under the general condition

介质耐压 Dielectric Strength

常态条件下,接线端子、外壳间的介质耐压AC1500V(1分钟内),无击穿闪络现象

AC1500V one minute between terminal and cover under the general condition,no flashover shall appear.



使用环境条件 THE ENVIRONMENI CONDITION OF APPLICATION

环境温度 Ambient Temperature

-10~+43℃

相对温度 Relative humidity ≤90%(25℃)

接插形式 Mounting Options

6.3×0.8、4.8×0.8 快速接头

重量 Weight

≤40g
安全认证 Safety Approval UL、CUL、VDE、CB、CE、CQC
